Bộ lặp RS485 cách ly chống sét 5Km UT-520 chuẩn công nghiệp EIA/TIA

Bộ lặp RS485 cách ly UT-520 là thiết bị repeater công nghiệp tuân thủ tiêu chuẩn RS-485 EIA/TIA, được thiết kế để mở rộng khoảng cách truyền thông RS485 lên đến 5.000m và tăng số lượng thiết bị kết nối trên cùng một mạng truyền thông. Thiết bị tích hợp cách ly quang điện 2.500Vrms, nguồn DC/DC cách ly và mạch chống sét lan truyền TVS công suất cao, giúp bảo vệ hệ thống khỏi nhiễu công nghiệp, xung điện áp và tĩnh điện ESD.

UT-520 phù hợp cho các hệ thống PLC, HMI, SCADA, biến tần, đồng hồ đo điện, cảm biến công nghiệp, hệ thống điều khiển tòa nhà BMS và các ứng dụng truyền thông RS485 khoảng cách xa yêu cầu độ ổn định cao.

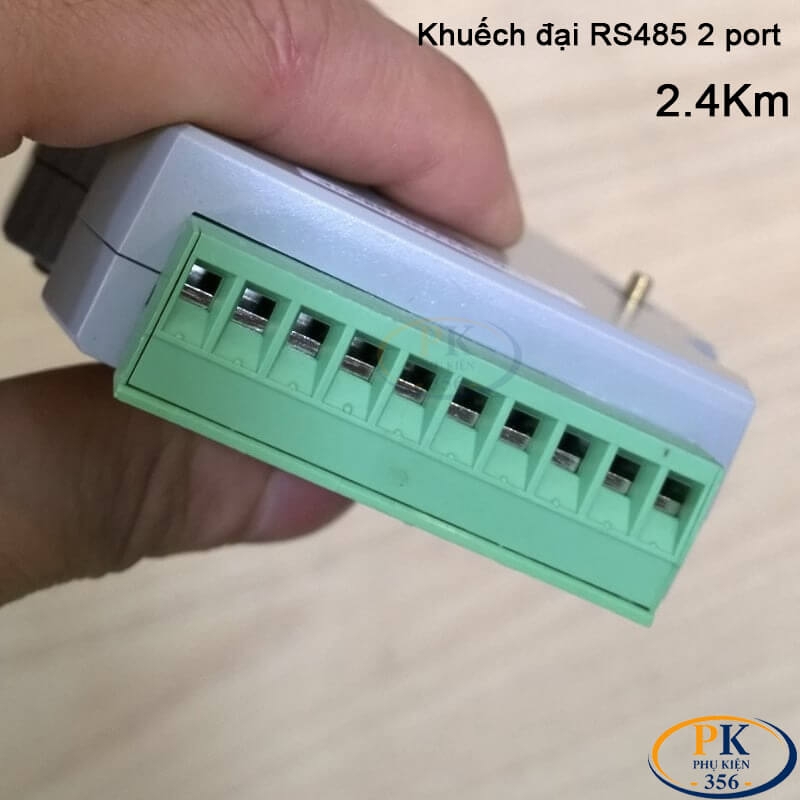

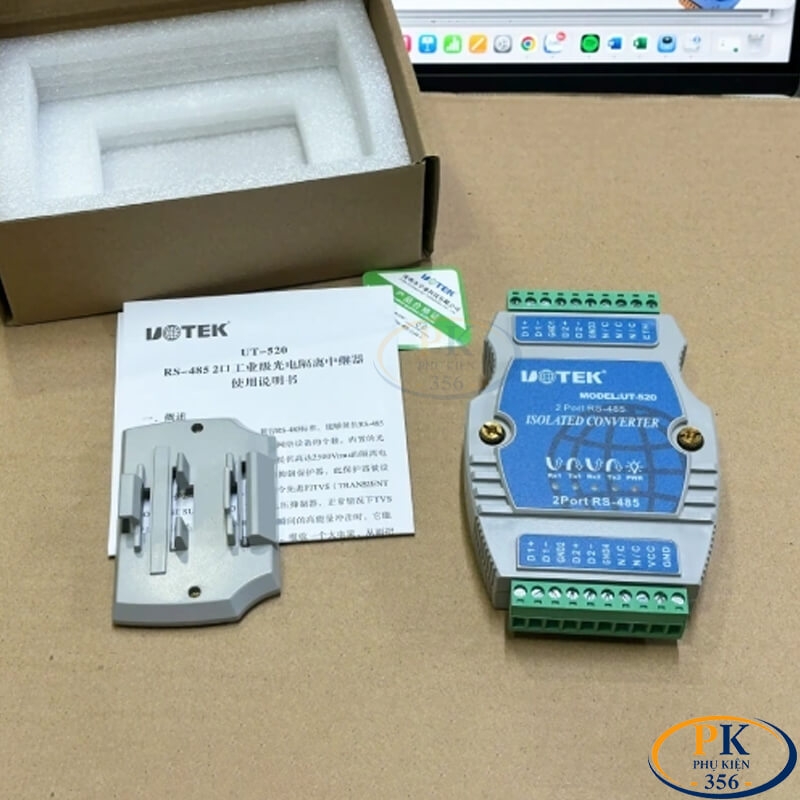

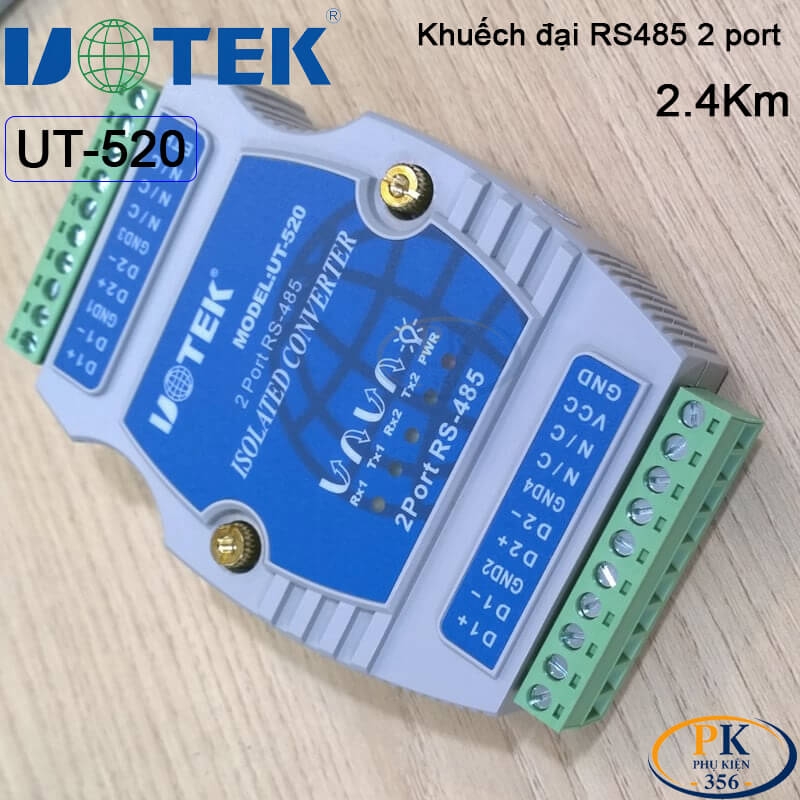

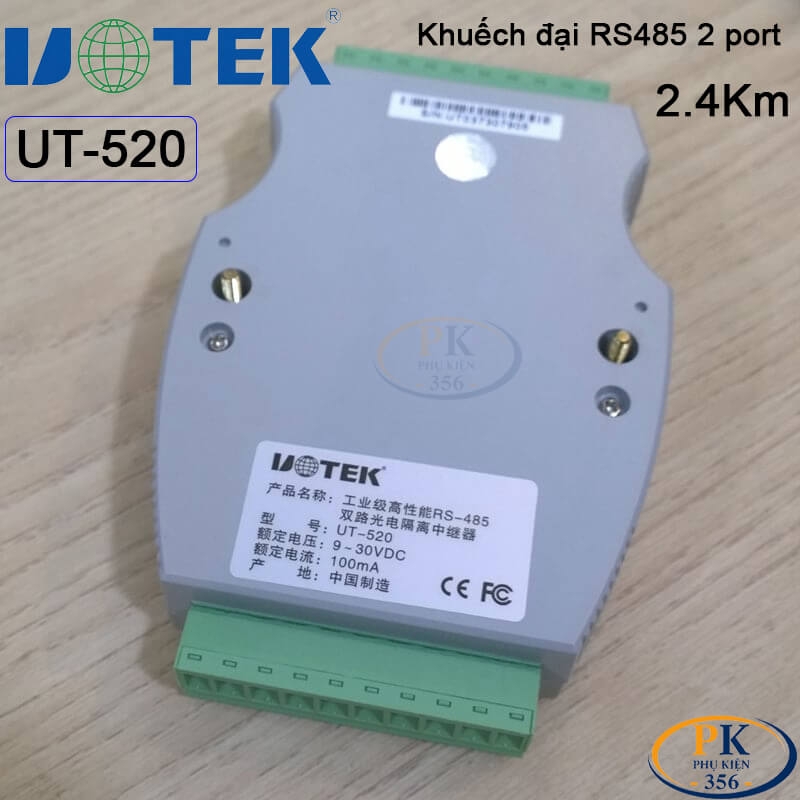

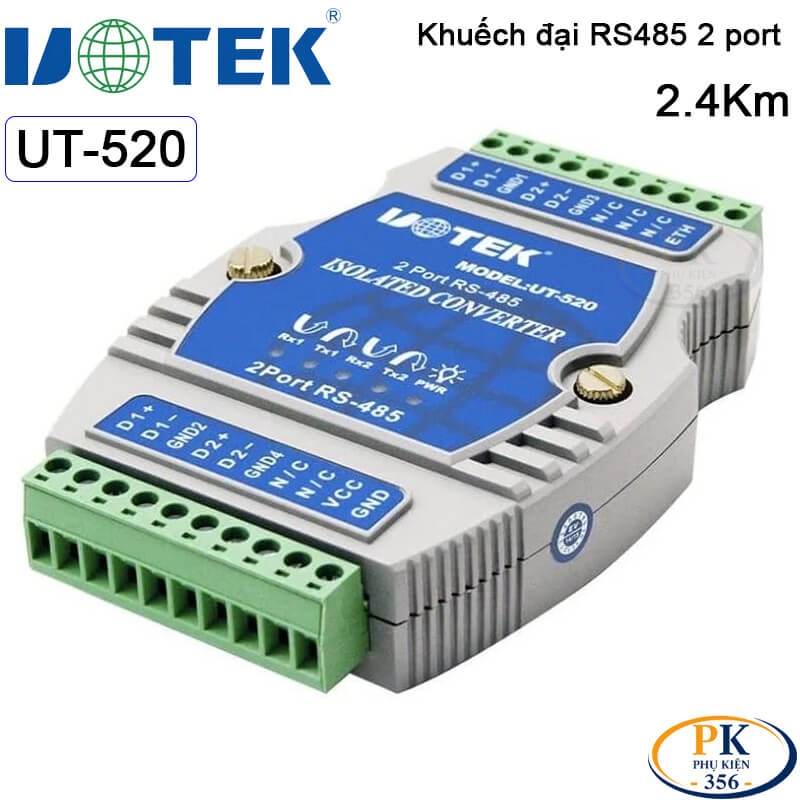

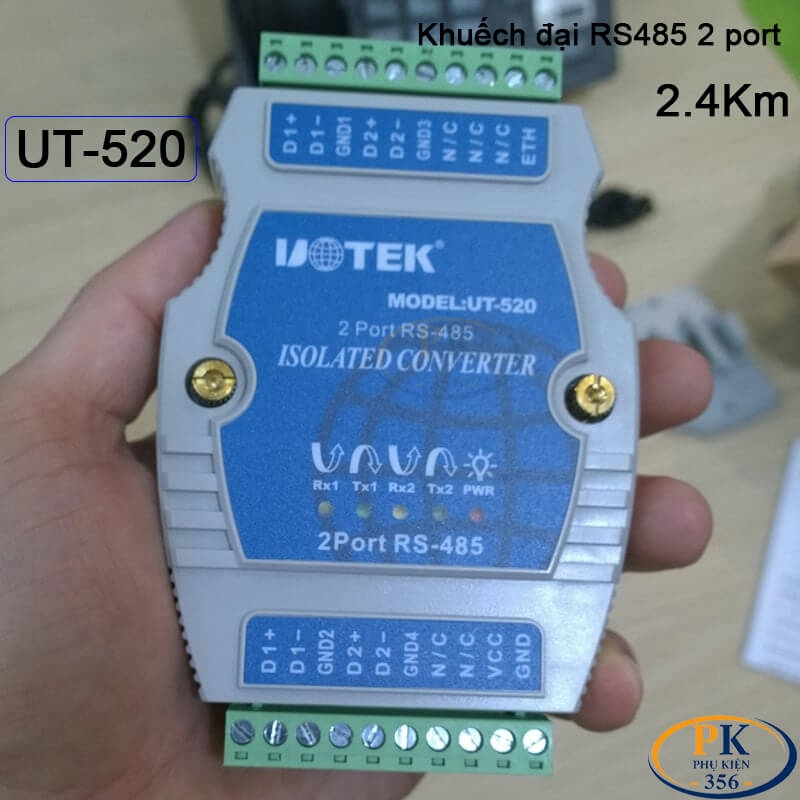

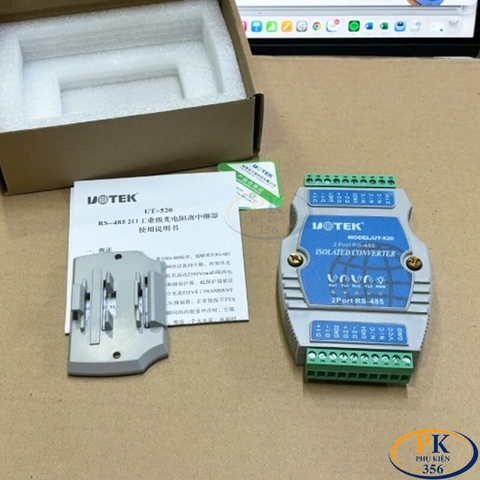

Hình ảnh bộ lặp RS485 cách ly UT-520

Bộ lặp RS485 cách ly chống sét UT-520 chuẩn công nghiệp mở rộng truyền thông 5Km">

UT-520 hoạt động như thế nào?

UT-520 nhận tín hiệu RS485 từ đầu vào, thực hiện cách ly điện hoàn toàn giữa hai phía và tái tạo tín hiệu trước khi truyền ra đầu còn lại. Nhờ cơ chế này, thiết bị giúp:

• Mở rộng khoảng cách truyền thông RS485 lên đến 5Km.
• Tăng số lượng node trên mạng RS485.
• Loại bỏ vòng lặp mass (ground loop).
• Giảm nhiễu điện từ trong môi trường công nghiệp.
• Bảo vệ thiết bị đầu cuối khỏi xung sét và tĩnh điện.

Ưu điểm nổi bật của bộ repeater RS485 UT-520

• Cách ly quang điện 2.500Vrms bảo vệ an toàn giữa hai đoạn mạng.
• Nguồn DC/DC cách ly tích hợp, không cần nguồn cách ly ngoài.
• Chống sét lan truyền 600W mỗi đường tín hiệu cho cả hai cổng RS485.
• Chống tĩnh điện ESD ±15KV theo chuẩn công nghiệp.
• Hỗ trợ tốc độ truyền từ 300 đến 115.2Kbps.
• Hoạt động ổn định trong môi trường khắc nghiệt -40 đến 85°C.
• Thiết kế terminal đấu dây công nghiệp dễ lắp đặt và bảo trì.

Công nghệ chống sét TVS bảo vệ vượt trội

UT-520 sử dụng diode TVS (Transient Voltage Suppressor) tiên tiến. Trong điều kiện bình thường, TVS có trở kháng rất cao và hầu như không ảnh hưởng đến tín hiệu truyền thông. Khi xuất hiện xung điện áp đột biến do sét lan truyền hoặc đóng cắt tải công suất lớn, TVS sẽ chuyển sang trạng thái dẫn rất nhanh để hấp thụ dòng xung lớn và kẹp điện áp ở mức an toàn, bảo vệ các linh kiện truyền thông RS485 khỏi hư hỏng.

Thông số kỹ thuật UT-520

Ứng dụng thực tế của UT-520

• Mở rộng mạng PLC Siemens, Mitsubishi, Delta, Omron qua RS485.
• Kết nối HMI và biến tần khoảng cách xa trong nhà máy.
• Hệ thống SCADA giám sát điện năng, nước, khí.
• Mạng Modbus RTU nhiều thiết bị.
• Điều khiển BMS, HVAC, chiếu sáng thông minh.
• Hệ thống cân điện tử, đầu đọc cảm biến, đồng hồ đo công nghiệp.

Sơ đồ ứng dụng tham khảo

 PLC/HMI ───── RS485 ───── [ UT-520 ] ───── RS485 ───── Thiết bị hiện trường |<----- cách ly 2.500Vrms ----->|

Lưu ý khi lắp đặt

• Sử dụng cáp xoắn đôi có chống nhiễu để đạt khoảng cách tối đa.
• Đấu đúng cực A/B của chuẩn RS485.
• Nối đất chống nhiễu theo tiêu chuẩn tủ điện công nghiệp.
• Lắp điện trở kết thúc tuyến ở hai đầu đường truyền khi cần.
• Giảm tốc độ truyền xuống 9600bps để đạt khoảng cách gần 5Km.

Vì sao nên mua UT-520 tại Phukien356?

• Hàng đúng chuẩn công nghiệp, kiểm tra trước khi giao.
• Tư vấn kỹ thuật RS232/RS422/RS485 miễn phí.
• Hỗ trợ sơ đồ đấu dây và cấu hình thực tế.
• Giao hàng toàn quốc nhanh chóng.
• Xuất hóa đơn VAT đầy đủ cho doanh nghiệp.

Kết luận

UT-520 là bộ lặp RS485 cách ly công nghiệp đáng tin cậy cho các hệ thống truyền thông khoảng cách xa. Với khả năng cách ly 2.500Vrms, chống sét 600W, ESD ±15KV và khoảng cách truyền lên đến 5.000m, thiết bị giúp nâng cao độ ổn định, an toàn và tuổi thọ cho toàn bộ mạng RS485 trong môi trường công nghiệp khắc nghiệt.

Liên hệ Phukien356 để được tư vấn lựa chọn bộ lặp RS485 phù hợp với hệ thống PLC, HMI, SCADA và Modbus RTU của bạn.
